4.2. Структура работ на стадии техно-рабочего проектирования



Работы на стадии «Техно-рабочего проектирования» выполня­ются на основе утвержденного «Технического задания». Разра­батываются основные положения проектируемой системы, прин­ципы ее функционирования и взаимодействия с другими систе­мами; определяется структура системы; разрабатываются проектные решения по обеспечивающим частям системы.

На стадии «Техно-рабочего проектирования» выполняются два этапа работ: техническое и рабочее проектирование, технологичес­кая сеть которых приведена на рис. 4.7 и 4.9.

На первом из них - «Техническое проектирование» - осуществляется логическая про­работка функциональной и системной архитектуры ЭИС, в про­цессе которой строится несколько вариантов всех компонентов системы; проводится оценка вариантов по показателям: стоимос­ти, трудоемкости, достоверности получаемых результатов, и со­ставляется «Технический проект» системы.

Все работы первого этапа можно разбить на две группы. К первой группе относится разработка общесистемных проектных решений, в том числе:

• разработка общесистемных положений по ЭИС (П 1);

• изменение организационной структуры (П 2);

• определение функциональной структуры (П З);

• разработка проектно-сметной документации и расчет эконо­мической эффективности системы (П 13), (П 14);

• разработка плана мероприятий по внедрению ЭИС (П 15).



При разработке основных положений по системе (П 1) уточняются цели создания ЭИС и выполняемые ею функции; устанавливается ее взаимосвязь с другими системами и формируется документ Д 1.2 «Основные положения». Далее уточняется и изменяется организационная структура (П2) и формируется описание организационной структуры (Д 2.1).

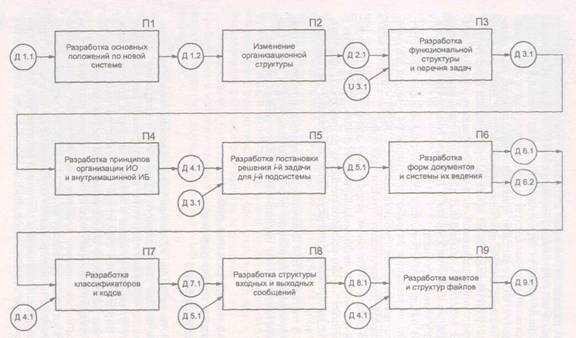

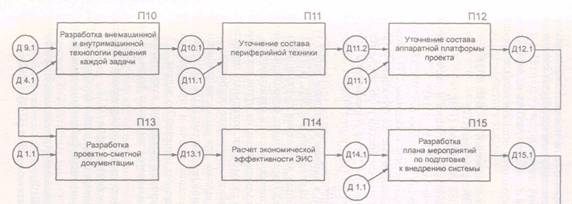

Рис. 4.7. ТСП выполнения работ на этапе технического проектирования



Д 1.1 - ТЗ; Д 1.2 - основные положения по ЭИС; Д 2.1 - описание организационной структуры; Д 3.1 - описание функциональной структуры; Д 4.1 - принципы организации информационного обеспечения; Д 5.1 - постановка задачи; Д 6.1 - формы первичных и результатных документов; Д 6.2 - система ведения документов; Д 7.1 - классификаторы; Д 8.1 - структуры сообщений; Д 9.1 - описание макетов и структур файлов; Д 10.1 - системы технологических процессов обработки данных; Д 11.1 -ТЭО; Д 11.2 - описание состава и характеристика периферийной техники; Д 12.1 – аппаратная платформа; Д 13.1 - проектно-сметная документация; Д 14.1 - показатели эконо­мической эффективности; Д 15.1 - план мероприятий по подготовке объекта к внедрению проекта ЭИС.

Наиболее принципиальной в данном комплексе работ является разработка функциональной архитектуры ЭИС (П 3) Д 3.1 (на базе универсума U 3.1 - КТС) и принципов выделения функциональных подсистем (модулей, контуров): предметного, функционального, смешанного (предметно-функционального) и проблемного.

Ко второй группе работ, выполняемых на этапе технического проектирования, относятся разработки локальных проектных решений, к числу которых относят следующие операции:

• разработка «Постановки задачи» для задач, входящих в состав каждой функциональной подсистемы (П 5), включающей основные компоненты описания задачи и служащей основанием для разработки проектных решений по задаче;

• проектирование форм входных и выходных документов, системы ведения документов и макетов экранных форм документов (П 6, П 9);

• проектирование классификаторов экономической информации и системы ведения классификаторов (П 7);

• разработка структуры входных и выходных сообщений (П 8);

• проектирование состава и структур файлов информационной базы (П 4);

• проектирование внемашинной и внутримашинной технологии решения каждой задачи (П 10);

• уточнение состава технических средств (П 11), (П 12).



Основным компонентом локальных проектных решений, являющимся базой для разработки информационного, программного и технологического обеспечения для каждой задачи, является «Постановка задачи». Этот документ содержит три составные части (рис. 4.8):

• характеристику задачи;

• описание выходной информации;

• описание входной информации.



В состав раздела «Характеристика задачи» входят следующие компоненты: описание цели; назначение решения конкретной задачи; перечень функций и процессов, реализуемых решаемой задачей; характеристика организационной и технико-экономической  сущности  задачи;  обоснование целесообразности автоматизации решения задачи; указание перечня объектов, для которых решается задача; описание процедур решения задачи; указание периодичности решения задачи и требований к организации сбора первичных данных; описание связей с другими задачами.

Под целью автоматизации решения задачи подразумевается получение определенных значений экономического эффекта в сфере управления какими-либо процессами системы или сниже­ние стоимостных и трудовых затрат на обработку информации, улучшение качества и достоверности получаемой информации, повышение оперативности ее обработки и т.д., т.е. получение косвенного и прямого эффекта от внедрения данной задачи.





Рис. 4.8. Схема структуры «Постановка задачи»



Под экономической сущностью решаемой задачи понимаются состав экономических показателей, рассчитываемых при ее решении, документы, в которые заносятся эти показатели, перечень исходных показателей, необходимых для получения результатных и наименования тех первичных документов, в которых они содержатся.

Организационная сущность задачи - это описание порядка решения задачи; организационной формы, применяемой для ее решения; режима решения; состава файлов с постоянной и переменной информацией; способа получения и ввода первичной информации в ЭВМ; формы выдачи результатной информации: на печать, на экран, на магнитный носитель или для передачи по каналам связи.

Описание алгоритма решения задачи включает формализованное описание входных и результатных показателей и перечень формул расчета результатных показателей в случае решения задачи прямым методом счета или описание математической модели, экономико-математического метода, применяемого для ее реализации, и перечня последовательных шагов выполнения расчетов.

Далее указываются периодичность решения задачи и регламент выдачи результатных документов, требования к организации сбора исходных данных, т.е. к способу и техническим средствам съема, регистрации, сбора и передачи данных для обработки. Важное значение имеет описание связи задачи с другими задачами функциональной подсистемы, в которую она входит, а также с задачами других подсистем или с внешней относительно ЭИС средой.

Описание выходной информации включает в себя: перечень и описание выходных сообщений, документов; перечень структурных единиц информации; периодичность возникновения и сроки получения информации; наименование документа; идентификатор по каждой форме документа.

Описание входной информации состоит из перечня входных сообщений; перечня структурных единиц информации; описания периодичности возникновения и сроков получения информации; наименования и идентификатора по каждой форме документа.

Далее для каждой задачи разрабатываются все компоненты информационного, технического, правового, организационного, технологического, математического и лингвисти­ческого обеспечения, а также некоторые компоненты программ­ного обеспечения.

Результатом работ на данной стадии является утвержденный «Технический проект», состав и содержание которого регла­ментируются ГОСТ 34.201 - 89.

На втором этапе - «Рабочем проектировании» осуществ­ляется техническая реализация выбранных наилучших вариантов и разрабатывается документация «Рабочий проект» (рис. 4.9), разрабатываемая в соответствии с документами [4-13]. Наиболее ответственной работой, выполняемой на этом этапе, яв­ляется «Кодирование и составление программной документации» (П1), содержание которой отражено в ряде источников [3, 4-6].



В ее состав входят следующие компоненты (Д 1.2):

• описание программ;

• спецификация программ;

• тексты программ;

• контрольные примеры;

 • инструкции для системного программиста, оператора и пользователя.

Значительную роль для эффективного использования разрабо­танного проекта ЭИС играет качественная технологическая документация, входящая в состав «Рабочего проекта». Эта часть проекта разрабатывается на операции П 2 и предназначена для использования специалистами в своей деятельности на каждом автоматизированном рабочем месте.

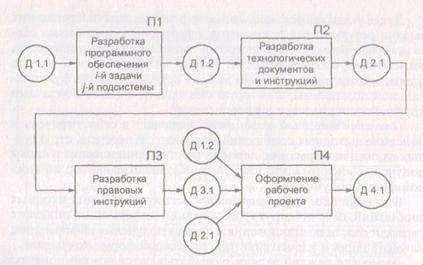

Рис. 4.9. ТСП работ, выполняемых на этапе рабочего проектирования:

Д 1.1 - технический проект; Д 1.2 -документы программного обеспечения; Д 2.1 - технические документы и инструкции; Д 3.1 - правовые инструкции; Д 4.1 - рабочий проект.

В состав технологической документации (Д 2.1) входят: технологические карты, разрабатываемые на процессы обработки информации при решении задач каждого класса, и инструкционные карты, составляемые на каждую технологическую операцию.

Технологическая документация разрабатывается в соответствии с требованиями ГОСТ 3.11.09-82 «Система технологической документации. Термины и определения основных понятий» [11], и составляет содержание технологического обеспечения ЭИС, которое можно разделить на несколько типов в соответствии с вы­делением следующих классов задач, решаемых в ЭИС:

• системы обработки данных (СОД);

• системы поддержки принятия решений (СППР);

• системы автоматизированного проектирования новой продук­ции (САПР) и т.д.



К числу работ, выполняемых на этом этапе, относится «Разработка правовых инструкций» (Д 1.2) (П 1), определяющих права и обязанности специалистов, работающих в условиях функционирования на предприятии компонентов ЭИС.

Заключительной операцией является «Оформление документации Рабочего проекта» (Д 4.2) согласно ГОСТ (Д 4.1) на операции П 4.
