Беспроводные каналы связи
Выделяют три основных типа беспроводных сетей:
1) радиосети свободного радиочастотного диапазона (сигнал передаётся сразу по нескольким частотам);
2) микроволновые (дальняя и спутниковая связь),
3) инфракрасные (лазерные, передаваемые когерентными пучками света). Последние являются высокопроизводительными (высокоскоростными) системами. Их широкое применение порой ограничивается из-за невысокой устойчивости к таким природным явлениям как дождь и туман. Предел дальности такой связи равен 5 км, устойчивой связи – 1–1,5 км.
По способу организации используются системы одночастотной, двухчастотной и многочастотной радиосвязи. Обычно одночастотная связь применяется в режиме радиальной радиосвязи, то есть предоставляет возможность всем абонентам сети слышать вызывающего абонента и отвечать ему (симплексный режим). Для организации прямой связи между двумя удалёнными абонентами используется также одноканальная двухчастотная (полудуплексная) радиосвязь – двухчастотный симплекс, то есть на одной частоте осуществляется передача, а на другой – приём сообщений. Многоканальные системы полудуплексной радиосвязи формируются на основе транковых и радиорелейных систем.
Транкинговая(англ. «trunking»)или транковая (англ. «trunked») связь – (ствол, канал связи) означает соединительную линию, организуемую между двумя станциями или узлами сети и предназначенную для организации передачи информации группы пользователей в одном радиостволе (до 50 и более абонентов) с радиусом действия от 20 до 35, 70 и 100 км. Это профессиональная мобильная радиосвязь (ПМР) с автоматическим распределением ограниченного количества свободных каналов среди большого числа подвижных абонентов, позволяющая эффективно использовать частотные каналы, существенно повышая пропускную способность системы.
Радиорелейная связь образуется путём строительства протяжённых линий с приёмо-передающими станциями и антеннами. Она обеспечивает узкополосную высокочастотную передачу данных на расстоянии между ближайшими антеннами в пределах прямой видимости (примерно 50 км). Скорость передачи данных в такой сети достигает 155 Мбит/с.
Рассмотрим особенности видов связи.
Телеграфная связь является одним из старейших видов связи. Она изобретена в России в 1832 году П.Л. Шиллингом. Она считается исключительно надёжной, но характеризуется низкой скоростью передачи и не предназначена для широкого, особенно частного, использования.
Телефонная связь – самый распространённый вид оперативно-управленческой связи. Официально она появилась 14 февраля 1876 года, когда А. Белл (Александр Грейам, 1847–1922, США) зарегистрировал изобретение первого телефонного аппарата. Спустя два часа другой изобретатель Иоайш Грей подал заявку на аналогичный аппарат. Первая телефонная станция появилась также в США (Нью-Хейвен) в 1878 году.
Принцип телефонной связи заключается в следующем. Телефонный микрофон, в который говорит абонент, преобразует колебания звука в аналоговый электрический сигнал. Сигнал передаётся по линиям связи на телефонный аппарат абонента, принимающего голосовую информацию, с помощью индуктивных катушек и мембраны, расположенных в телефонной трубке. Этот сигнал преобразуется в колебания звука. Диапазон передаваемых частот по отечественным телефонным каналам – 300 Гц–3,4 кГц.
Телефонная связь представляет разветвлённую структуру, объединяющую аппараты абонентов с ближайшими автоматическими телефонными станциями (АТС), которые соединяются между собой в единую телефонную сеть. Любой аппарат абонента соединяется абонентской линией с ближайшей АТС, удаленной от него на расстояние до 10 км. На телефонной станции производится подключение телефонных каналов абонентских и соединительных линий (между АТС) на время телефонных переговоров и их разъединение по окончании переговоров.
Широкое применение в организациях находят офисные телефонные системы (УАТС, ОАТС, ЭУАТС и др.).
Сотовая радиотелефонная связь (сотовая подвижная связь, СПС) появилась в конце 1970-х годов. Её также называют мобильной. Промышленно системы СПС начинают эксплуатироваться в США с 1983 года, а в России – с 1993 года. В 1998 году Япония первой в мире обеспечила доступ мобильных телефонов в Интернет.
Принцип организации СПС заключается в создании сети равноудалённых антенн с собственным радиооборудованием, каждая из которых обеспечивает вокруг себя зону устойчивой радиосвязи (англ. «cell» – сота). Каждая сота работает в диапазоне частот, отличном от соседних сот. В каждой соте действует своя базовая станция (BaseTransceiverStation, BTS), контроллер (BaseStationController) которой следит за качеством приёма сигналов мобильных аппаратов. Когда качество сигнала аппарата пользователя с этой станцией становится хуже, чем с соседней – эта базовая станция переключает аппарат пользователя на работу с лучшей соседней базовой станцией.
При этом сотовый телефон автоматически связывается с тем передатчиком, в зону обслуживания которого он перешёл, и разговор абонента продолжается при его любом перемещении в зоне действия «сот».
Расстояние между антеннами зависит от мощности, частоты их приёмо-передающего оборудования и топологии местности. Чем выше полоса частот работы системы, тем меньше радиус действия антенн, а значит, и расстояние между ними, то есть размер соты. Но в этом случае улучшается проникающая способность сигнала сквозь различные препятствия (окна, двери и стены), а также можно уменьшить размеры индивидуальных аппаратов и увеличить число абонентских радиоканалов.
Мобильные телефоны используют следующие стандарты:
GSM (GlobalSystemforMobileCommunications – глобальная система для мобильной связи), рассчитан на работу с частотами 900/1800 МГц. Обеспечивающий скорость обмена данными до 270 Кбит/с, GPRS – до 115,2 Кбит/с. GSM получил наибольшее распространение в нашей стране;
CDMA (CodeDivisionMultipleAccess) в России появился позже GSM и работает на частоте 450 МГц. Специалисты утверждают, что стандарт CDMA-450 обеспечивает более качественную, чем GSM/GPRS голосовую связь. Предполагается, что он составит конкуренцию стандарту GSM/GPRS и даже может его заменить;
UMTS (UniversalMobileTelecommunicationsSystem) с полосой частот 1885–2025 и 2110–2200 МГц и скоростью от 144 Кбит/с. В отношение этого стандарта высказывается более категоричное мнение, что он должен заменить стандарты GSM и GPRS.
Одной из современных услуг, предоставляемых операторами сотовой связи, является SMS (ShortMessageService) – служба коротких сообщений. Эта услуга, позволяет осуществлять между сотовыми телефонами обмен короткими буквенно-цифровыми сообщениями.
Способом обмена данными в беспроводных системах на радиочастоте около 2,4 ГГц и расстоянии до 100 м является Bluetooth. Его использование позволяет связывать различные электроприборы, например, для получения удалённого беспроводного доступа к Интернету и мобильному телефону, а также к компьютеру. Технология Bluetooth позволяет соединяться с Интернетом со скоростью до 1 Мбит/с.
Спутниковая
связь образуется между
специальными наземными станциями спутниковой связи и спутником с антеннами и
приёмо-передающим оборудованием. Она позволяет охватывать территории со слабо
развитой инфраструктурой связи, расширить сферу и набор услуг, в т.ч.
мультимедийных, радионавигационных и др. Принцип работы систем спутниковой
связи (ССС) заключается в том, что от абонента сигнал поступает (в т.ч. по
радиоканалу), как правило, на ближайшую наземную станцию, которая переадресовывает
его на станцию спутниковой связи. Оттуда этот сигнал с помощью мощной антенны отправляется
на спутник. К абоненту сигнал поступает аналогично, в обратном порядке.

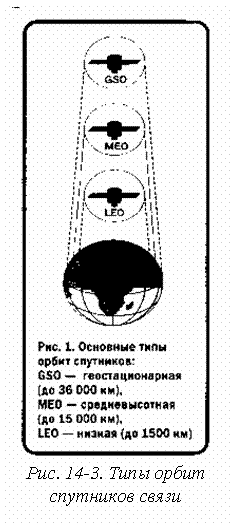

Спутники располагаются на одной из трёх орбит (Рис. 14-3). Спутник, расположенный на геостационарной орбите (GeostationaryEarthOrbit, GEO), находится на высоте 36 тыс. км и является неподвижным для наблюдателя. Он способен охватывать значительные области (территории) планеты.
Средние орбиты (MeanEarthOrbit, MEO) обитания спутников характеризуются высотой 5–15 тыс. км.
На низких орбитах (LowEarthOrbit, LEO) высота размещения спутников не превышает 1,5 тыс. км. В этом случае они охватывают небольшие, локальные территории.
Станции спутниковой связи (ССС) делятся на: стационарные, переносные (перевозимые) и портативные.
Они обеспечивают:
1) телевидение и радиовещание для коллективных и индивидуальных пользователей;
2) национальные и цифровые телефонные сети связи;
3) поддержку системы коммерческой связи SMS (SatelliteMultiservicesSystem) для высокоскоростной передачи данных, проведения видеоконференций и межкомпьютерного обмена информацией;
4) предоставление связи наземным подвижным объектам и др.
Персональная спутниковая радиосвязь или спутниковая индивидуальная связь ориентирована на использовании систем персональной спутниковой связи (СПСС). Портативные станции спутниковой связи вместе с антенной умещаются в кейсе и имеют массу до 8,5 кг.
Современные средства связи всё больше ориентируются на обеспечение передачи различных видов данных. Для этого создаются сети передачи данных, использующие специальные каналы связи и методы передачи данных, предоставляющие пользователям различные виды передачи данных.
